通道式体温检测门

图片仅供参考

通道式体温检测门

通道式温度检测门是一种精确、便利的测试人体体温的检测设备。当人从安检通道走过时,如果人的身体温度超过事先设定的温度, 系统就会自动报警。如果体温正常,则显示正常体温

北京:13641102245

上海:18917949178

广州:18611115986

产品描述

一、概述

传染性疾病由于其传播能力强,在人员的流动性较大的口岸、会场等区域,一旦无法控制源头,将带来大面积的扩散和传染,对治疗和控制的难度大大增加,如2003年的SARS,2009年的H1N1,2014年的埃博拉,以及当前的2019新型冠状病毒(2019-nCoV)等传染病都有过较长的爆发期,世界卫生组织对于全球性的传染性疾病的防控工作都非常重视。

传染性疾病在发病时,一般伴随着人体发热的现象,红外热像技术在疾病防控领域的应用,主要是通过人体发出的红外辐射,测量人体体温,通过体温的监测,来及时发现患有传染性疾病的人群,及时对疑似病患进行的深度检查,避免疾病的传播。同时,由于红外热像仪可以同时观察到场景中多人的体温,因此对于体温检测的工作效率要远远大于普通体温测量设备。

通道式温度检测门是一种精确、便利的测试人体体温的检测设备。当人从安检通道走过时,如果人的身体温度超过事先设定的温度, 系统就会自动报警。如果体温正常,则显示正常体温值,并将体温实时显示在屏幕上。本产品使用方便、简单,可以被安装在银行、学校、幼儿园、车站机场、地铁出入口、商场超市、工矿企业,各类展会等人流量大的公共场所。而且移动方便灵活,精确度高,使得它不仅对感染病毒导致体温升高人士作出检测报警,同时也被用来作为快速的体温测量设备。


二、产品特点

1. 准确检测位:能精确定位被探测物,直观显示目标物的温度。

2. 微处理器技术:由微电脑电路控制,扫描速率可精密控制。通过控制面板根据需要进行程序设置,确保灵敏度的设置具备灵活性,可靠性、稳定性。

3. 复合电路设计:热电偶红外线装置,快速感应,微处理器自动识别,可降低误报。

4. 数字脉冲技术:具有数字信号处理过滤系统,有极佳的抗电磁干扰能力。

5. 密码保护设置:只要输入正确的密码,才能改变程序和灵敏度以及其他参数设置。密码为三位数,可由用户自行设定。

6. 模块化设计:采用模块化设计,安装方便,故障易于排除。

7. 强抗击工艺制作:在无人通过的状态下有较强的耐冲撞和碰击能力,待机正常工作运


三、 技术参数

通道式体温检测门

1. 检测距离:0.1-0.15 米

2. 测温范围:30℃~50℃ 最小分辨率:0.1℃。

3. 测温精度:测量值的±3%或±1.5℃,取大值

4. 重复精度:测量值的±1.5%或±1.5℃,

5. 响应时间:500 ms

6. 测量时间:≤1.5-2.5秒

7. 探头数量:1个 (单路通道款P-CW-S)

8. 探头数量:3个 (多路通道款P-CW-M)

9. 电    源:AC220V

10. 整机功率:≤20W

11. 外型尺寸:2200mm(高)800mm(宽)500mm(深)

12. 通道尺寸:2000mm(高)700mm(宽)500mm(深)

13. 整机重量:约 60kg

14. 工作环境:-10℃—+35℃


四、安装指南

通道式体温检测门

1.拆主机箱和探测门板包装。

2.将主机箱和左右探测门板(如图)摆放,主机箱面板朝上,配件袋放置旁边。

3.左右探测门柱垂直主机箱贴紧,用八个固定螺丝连接,用内六角拧紧。

4.将门板的传感器插头线与主机上的控制器对应接线编号相对应连接。

5.最后将外接电源线插头与主机箱后面的电源插座相连接,通电工作。


五、使用方法

1 接通电源,设备启动,进入检测状态,这是看到温度显示低温,如下图26.4摄氏度;

通道式体温检测门

通道式体温检测门

2 待测人员将额头对准右侧板的体温感应区1到2秒,距离10到15CM,可以看到温度显示随之变化,如下图。(对于多路通道式的,客户可根据身高选择一路进行测量即可)


通道式体温检测门

3 人员通过后的一段延时,温度数据恢复待测状态,可以进行下一待测人员的测量。


通道式体温检测门

六、注意事项


1. 本温度检测门只适合于室内使用,不能在露天安装,。

2.温度检测跟多种因素有关,检测结果只供检测人员参考,不做最终检测标准,此温度检测门只做检测工具,对检测误差所带来的影响不负任何责任。

3.探头不得安装在高温、潮湿的环境中,平稳地安装在平整、无震动的地面上。

4.安装前必需分清左右探头(门板)并且感应器引线插头插到相应标识的位置。

5.温度检测门开机后自检1分钟才能达到最佳检测效果。

6.被检物品通过检测时应严格遵守设定好的待机或报警时间(1秒以上),逐个通过,不要拥挤在安检门周围干扰红外温度感应区。

7.检测过程中不得敲打或碰撞设备,以免引起温度检测安检门误报,甚至损坏。

8.如有污尘时,用布蘸点水或酒精轻轻进行擦洗,不能直接用水或其他化学溶剂冲洗。

9.安装温度检测门时,应当远温度高物品至少100cm,无风吹的地方,风大的位置不能安装。

10.地板应当平整和坚固,以免温度检测安检门安放之后,晃动引起检测不准确,从而造成不必要的误报警。

11.机内有高压,非专业人员不得擅自开启,杜绝其他人为意外发生。

12.每台温度检测门附有保修单,在保修期内凭保修单免费维修。

七、免责声明

1.本说明书编制过程中已力求内容的准确和完善,但不能保证本说明书没有任何遗漏或解释上的失误。

2.本公司保留不需要声明即可对本产品软件及硬件的修改权利。

3.本公司保留该说明书的最终解释权。

4.温度检测跟多种因素有关,检测结果只供检测人员参考,不做最终检测标准,此温度检测门只做检测工具,对检测误差所带来的影响不负任何责任。

八、订货信息

品号品名规格/型号含税订货价(元)交货周期

03110661单路通道式测温门P-CW-S

03110662多路通道式测温门P-CW-M

03110663多路双通道式测温门P-CW-D

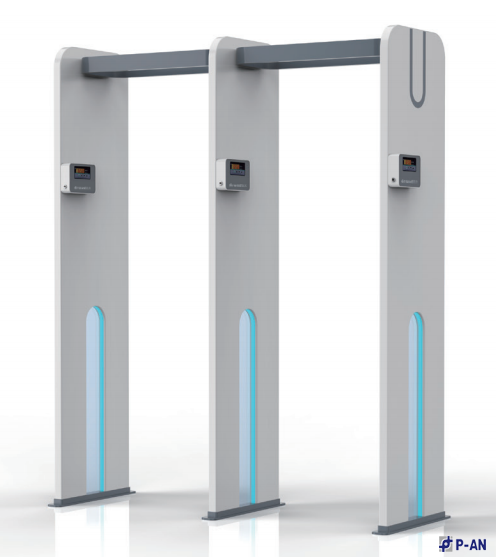

接收相关定制产品,如下图:

通道式体温检测门

通道式体温检测门

通道式体温检测门
